أساسيات المضخة الغاطسة تحتاج إلى معرفتها

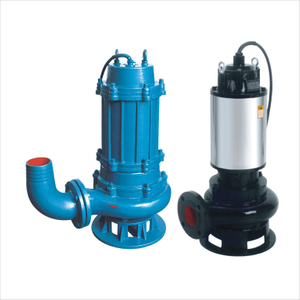

ما هي المضخة الغاطسة الصناعية؟

مضخة غاطسة هي معدات مهمة لاستخراج مياه البئر العميقة. عندما تكون قيد الاستخدام ، تغوص الوحدة بأكملها في الماء وتستخلص المياه الجوفية على السطح. يتم استخدامه للمياه المنزلية ، وإنقاذ المناجم ، والتبريد الصناعي ، والري الأراضي الزراعية ، ورفع مياه البحر ، وتحميل السفن ، والمناظر الطبيعية للنافورة.

يتم استخدام مضخات الغاطسة في الماء الساخن للاستحمام في الينابيع الساخنة ، كما أنها مناسبة لاستخراج المياه الجوفية من الآبار العميقة ، ويمكن استخدامها أيضًا في مشاريع رفع المياه مثل الأنهار والخزانات والقنوات. يستخدم بشكل رئيسي للري الأراضي الزراعية والمياه للبشر والحيوانات في المناطق الجبلية المرتفعة. يمكن استخدامه أيضًا في تبريد تكييف الهواء المركزي ، وحدات المضخات الحرارية ، ووحدات المضخة الباردة ، والمدن ، والمصانع ، والسكك الحديدية ، والمناجم ، ومواقع البناء للتصريف. بشكل عام ، يمكن أن يصل معدل التدفق إلى 5 ~ 650 متر مكعب/ساعة ، ويمكن أن يصل الرأس إلى 10-550 متر.

كيف تعمل المضخة الغاطسة؟

هناك عدة أنواع من المضخات الغاطسة ، والأسلاك الموجودة في المحرك عبارة عن مملوءة بالزيت ، وذات ماء ، وجاف.

يجب أن تقرأ الدليل قبل استخدامه ، ولا يمكنك ارتكاب خطأ. إذا لم تستخدمه لفترة طويلة ، فيجب عليك قلب المكره قبل استخدامه ، وإلا فإنه سيحترق لأنه سيكون عالقًا لفترة طويلة. قبل بدء المضخة ، يجب ملء أنبوب الشفط والمضخة بالسائل. بعد تشغيل المضخة ، يدور المكره بسرعة عالية ، ويدور السائل الموجود فيه بالشفرات. تحت عمل قوة الطرد المركزي ، فإنه يطير بعيدا عن المكره ويطلق النار. تتباطأ سرعة السائل المحقوق تدريجياً في غرفة نشر غلاف المضخة ، ويزداد الضغط تدريجياً. منفذ ، يتدفق أنبوب التفريغ. في هذا الوقت ، تتشكل منطقة منخفضة الضغط بدون هواء والسائل في وسط النصل بسبب السائل الذي يتم إلقاؤه على المحيط. يتدفق السائل الموجود في تجمع السائل إلى المضخة من خلال أنبوب الشفط تحت حركة الضغط الجوي على سطح المسبح ، ويستمر السائل مثل هذا. يتم امتصاصه باستمرار من البركة السائلة ويتدفق باستمرار من أنبوب التفريغ.

الهيكل الميكانيكي لمضخة الغاطسة الكهربائية

تتكون وحدة المضخات الكهربائية الغاطسة من أربعة أجزاء: مضخة المياه ، ومحرك الغرض (بما في ذلك الكابلات) ، وأنابيب الماء ومفتاح التحكم. المضخة الغاطسة هي مضخة الطرد المركزي العمودي متعدد المراحل ؛ المحرك الغاطس هو نوع مبلل مملوء بالماء ، ومحرك غير متزامن من ثلاثة مراحل ، ومحرك ومحرك ومضخة مباشرة من خلال اقتران برميل من نوع مخلب أو مفتاح واحد ؛ مجهزة بمواصفات مختلفة كابل ثلاثة نواة ؛ معدات البدء عبارة عن مفتاح هواء من مستويات السعة المختلفة وجهاز الهوائي لضغط التلقائي التلقائي ؛ أنبوب توصيل المياه مصنوع من أنابيب فولاذية ذات أقطار مختلفة ، متصلة بالشفاه ؛ يتم التحكم في المضخة الكهربائية عالية الارتفاع بواسطة صمام بوابة.

تم تجهيز الجزء العلوي من عمود المحرك الغاطس بجهاز تحكم في الرمال المتاهة وختامين من زيت الهيكل العظمي تم تجميعهما في العكس لمنع دخول المحرك. يتبنى المحرك الغاطس محامل مشحمة للماء ، ويتم تجهيز الجزء السفلي بفيلم ينظم ضغط المطاط وينطلق ينظم الضغط لتشكيل غرفة تنظيم الضغط لضبط تغيير الضغط الناتج عن درجة الحرارة ؛ يتم عزل اللف من البولي إيثيلين ، وتغطي أسرة النايلون بالأسلاك الكهرومغناطيسية المقاومة للماء. طريقة اتصال الكابل هي وفقًا لعملية مفصل الكبل ، قم بإزالة عزل المفاصل واكتشف طبقة الطلاء ، وتوصيلها بشكل منفصل ، ولحامها بحزم ، ولف طبقة بمطاط خام. ثم لف 2-3 طبقات بشريط لاصق مقاوم للماء ، ولف 2-3 طبقات من الشريط المقاوم للماء من الخارج أو لف طبقة من المطاط (الإطارات الداخلية للدراجات) مع غراء الماء لمنع تسرب الماء.

يتم تثبيت تحمل المطاط في كل قذيفة تحويل للمضخة الغاطسة ؛ يتم تثبيت المكره على رمح المضخة مع كم مخروط. يتم توصيل قشرة التحويل بجسم واحد مع خيوط أو مسامير. تم تجهيز الجزء العلوي من المضخة الغامضة عالية الارتفاع بصمام فحص لتجنب الأضرار التي لحقت بالوحدة الناجمة عن مطرقة المياه أثناء الإغلاق. المحرك محكم ، ويتم استخدام مسامير التماس الدقيقة ، ويتم إغلاق منفذ الكابل باستخدام وسادة مطاطية. يوجد ثقب حقن الماء في الطرف العلوي من المحرك ، وثقب تصريف الهواء ، وثقب تصريف الماء في القاع. تم تجهيز الجزء السفلي من المحرك بمحامل الدفع العلوية والسفلية. هناك أخاديد على محامل الدفع للتبريد ، وأقراص دفع الفولاذ المقاوم للصدأ التي تطحنها ، تحمل القوى المحورية العلوية والسفلية لمضخة المياه.

أنواع المضخات الغاطسة الصناعية

بقدر ما هو المتوسط ​​المستخدم ، يمكن تقسيم المضخات الغاطسة تقريبًا إلى ثلاث فئات: مضخات ماءة للمياه النظيفة ، ومضخات مياه الصرف الصحي ، ومضخات غاطسة مياه البحر (تآكل).

طريقة تثبيت المضخة الغاطسة

وفقًا لطرق الانقسام المختلفة ، تختلف أنواع المضخات الغاطسة أيضًا:

1. وفقًا للوسيط المستخدم ، يمكن تقسيم المضخات الغاطسة إلى ثلاث فئات: مضخات غاطسة المياه النظيفة ، ومضخات غمر مياه الصرف الصحي ، ومضخات غاطسة مياه البحر (التآكل) ؛

2. وفقًا لطريقة التثبيت ، يمكن تقسيمها إلى:

الاستخدام الرأسي الرأسي ، مثل آبار المياه العامة ؛

الاستخدام المائل ، كما هو الحال في الطرق المنحدرة في المناجم ؛

للاستخدام الأفقي ، كما هو الحال في تجمع.
